MANIPULATEURS MOBILES KARRIER
Manipulateurs peuvent transporter, pivoter, pencher et vider des barils remplis pesant près de 800 lb. Modèles offerts pour manipuler des barils en acier, en plastique ou en fibre. Resserrez la selle autour du baril. En abaissant la poignée de la position verticale à l'horizontale, le baril s'élève à une hauteur allant de 5 1/8" à 11 1/2" du sol et un frein s'enclenche automatiquement empêchant une descente non intentionnelle. Un verrou à bascule sur chaque côté de l'appareil garde le baril en position désirée; lorsqu'il est relâché, le baril peut être pivoté sur 360o pour agiter son contenu ou peut être penché dans toute position pour le vider. Fabrication en acier soudé; roues de 8" en polyolefine et troisième roue pivotante de 4" pour manoeuvrer facilement l'appareil.
|
No modèle
|
Dimensions du baril
|
|
DA189
|
45 gal, en acier; dia de 22 1/2"
|
|
DA190
|
45 gal, en plastique; dia de 22 1/2" - 24", 34" - 36" h
|
| DA191 |
25 gal, en acier; dia de 19 |
| DA192 |
dia de 21" - 23", en fibre ou en acier |
| DA193 |
dia de 19" - 20 1/2", en fibre ou en acier |
CHEVALETS À BARILS
Ces chevalets permettent de manipuler en toute sécurité des barils (maximum de 45 gallons) pour les déplacer, vider ou les entreposer. Fabrication en acier tubulaire très robuste, complètement soudé. Roues pivotantes de 2 1/2" en nylon et roues de 3" en polyoléfine. Capacité de 1000 lb.
|
No modèle
|
Description
|
Poids lb
|
|
DA592
|
2 roues de 3", 2 roues pivotantes
|
38
|
|
DA591
|
4 roues de 3"
|
35
|
| DA589 |
chassis seulement |
31 |
| |
Model no. |
| A |
MD527 |
| B |
DA602 |
| C |
DA583 |
| D |
DA579 |
| E |
DA653 |
A. SOCLE LIL'DOLLY
Permet la manipulation des seaux de 5,6 et 15 gallons. Cinq roulettes doubles pivotantes. Diamètre intérieur de 11". Capacité de 75 lb. Couleur beige.
No Modèle MD527
D. DIABLE SURBAISSE POUR BARILS
Idéal pour le déplacement des barils de 45 gallons ouverts ou fermés sans en déverser le contenu. Dû au fait que le niveau du diable est à I" du sol, ceci vous permet de charger facilement des barils pesant près de 1000 lb. Poignée articulée s'inclinant vers l'avant ou l'arrière afin de pousser ou de tirer facilement le diable. Fabrication en acier soudé, roues de 8" x 2" en caoutchouc et troisième roue pivotante de 4" en phénolique pour un déplacement doux et facile.
E. LEVIER-BASCULEUR POUR BARILS
Ce levier-basculeur de 40" de long, assure la force de levier nécessaire pour remettre debout les barils couchés sur le côté. Une plaque de base d'une largeur de 2 1/2" empêche les bosselures sur le baril. Le crochet de 1 1/2" s'adapte à la plupart des dessus de barils. No modèle DA653
B. & C. SOCLES A BARILS EN ACIER
Construction soudée conçue pour usage permanent. Le diamètre intérieur de 24" peut manipuler des barils de 45 gallons.
|
No modèle
|
Style de châssis
|
Haut approx"
|
Type de roues
|
Cap lb
|
Poids lb
|
|
DA602
|
Polyoléfine
|
5 1/2
|
2 1/2" polyoléfine
|
750
|
22
|
|
DA583
|
Caoutchouc Moldon
|
5 1/2
|
2 1/2" polyoléfine
|
750
|
22
|

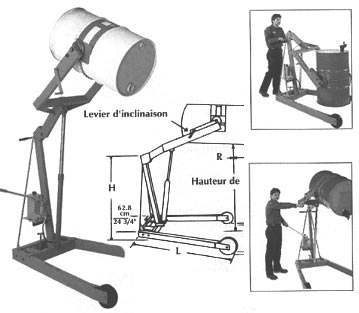

MANIPULATEUR DE BARILS HYDRA-LIFT
Un moyen sûr et sécuritaire pour lever, déplacer, basculer et vider de barils de 45 gallons.
LEVAGE MANUEL - Pour les unitées de 60" de hauteur de versement, l'inclinaison est contrôlée par une manivelle. Les unités de 72", 84" et 96" offre l'inclinaison controlée par une roue à chaîne.
|
Hauteur de versement"
|
R"
|
H"
|
Lo"
|
DE"
|
DI"
|
|
60
|
8
|
55
|
60
|
44
|
37
|
|
72
|
6
|
55
|
60
|
44
|
37
|
| 84 |
-3
|
61
|
72 1/2
|
49
|
42
|
| 96 |
-4
|
69
|
761/2
|
50
|
33
|
|
Hauteur de versement
|
60"
No modèle
|
72"
No modèle
|
84"
No modèle
|
96"
No modèle
|
Description
|
| DA138 |
DA143 |
DA148 |
DA153 |
Hydra-lift a/levage et versement assisté |
| DA139 |
DA144 |
DA149 |
DA154 |
Hydra-lift a/12V DC levage et versement assisté |
| DA140 |
DA145 |
DA150 |
DA155 |
Hydra-lift a/levage et versement assisté |
| DA141 |
DA146 |
DA151 |
DA156 |
Hydra-lift a/levage et versement assisté* |
| DA142 |
DA147 |
DA152 |
DA157 |
Hydra-lift a/12V DC levage et versement assisté** |
*Filtre, régulateur, lubrificateur et soupage non compris
**Batterie et chargeur sont compris
|

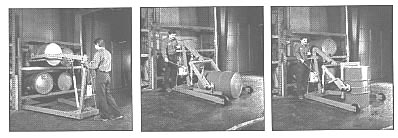

MANIPULATEUR DE BARILS OMNI-LIFT
Idéal pour ranger les barils sur des supports. Cet appareil polyvalent est capable de ramasser un baril soit d'une position verticale ou horizontale et de le placer dans n'importe quelle position jusqu'à 72" de haut. Aussi capable d'incliner le baril dans toutes directions pour contrôler le déversement. Contrôle manuel; le levier de la pompe lève le baril et la manivelle contrôle l'inclinaison. Capacité de 800 lb avec des barils de 45 gallons, 500 lb avec des barils demi-pleins. Cadre robuste soudé; roues de 8" en polyoléfine et roulettes pivotantes de 4". Choix de moteurs optionnels pour appareils motorisés. Assemblage partiel requis. Hauteur de versement: 72". Dimensions hors tout: 49 5/8" x 71" lo x 53" h.
No modè1e DA162
|
|
SUPPORT POUR BARILS
Chaque support contient deux barils de 45 gallons et peut s'empiler jusqu'à 4 barils de 45 gallons de haut. Dimensions hors tout: 54 1/2" x 1/2". Assemblage requis. Poids: 38 lb.
Modèle DA537
RAYONNAGES POUR BARILS
Système de rayonnage industriel idéal pour ranger les barils en hauteur. Capacité de 12 barils avec capacité de charge totale de 12,000lb. L'ajout se fixe sur les montants de l'unité de base pour offrir une plus haute capacité de rangement. Les barils sont supportés sur des barres d'appui amovibles de 12" x 35 1/4" qui permettent l'accès aux chariots à fourches. Retirer les barres d'appui et utiliser comme support standard pour palettes. Dimensions de l'unité de base: 36"p x 112"la x 96"h.
|
No modèle
|
Description
|
Poids lb
|
|
DA541
|
Unité de base
|
560
|
|
DA542*
|
Ajout
|
505
|
| L'ajout comprend un montant seulement. |

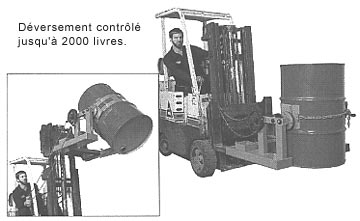

LEVEUR DE BARILS POUR CHARIOT À FOURCHES
Lever, transporter et déverser vos barils sans que l'opérateur du chariot à fourches ne se déplace. Fixer la selle manuellement au baril et lever. Concept à engrenage et à chaine de 10', permettant un déversement contrôlé des barils en acier jusqu'à 2000 livres. À l'aide de la chaîne, le baril peut effectuer une rotation de 360o. Les fourches du chariot se glissent facilement dans les côtés du leveur qui est retenu par deux écrous à oreilles. Aucune connexion électrique ou hydraulique est nécessaire. Dimensions des entrées pour les fourches: 6 1/2" la x 2 1/2" h x 30"p. La largeur entre les fourches doît être d'au moins 24 1/2".
|
No modèle
|
Dim du baril
|
Capacité a/baril
|
Poids |
| |
|
plein/lb
|
demi/lb |
|
|
DA133
|
45 gallons*
|
800
|
500 |
169 |
|
DA135
|
45 gallons
|
1500
|
800 |
178 |
|
DA134
|
45 gallons
|
2000
|
1000 |
361 |
| *diamètre 22 1/2" |

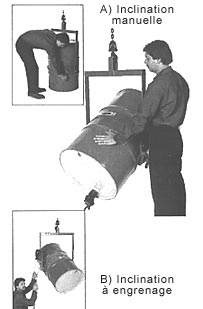

LEVEURS DE BARIL
Transporter en toute sécurité, placer et vider les barils en acier avec ou sans couvercle. Attacher le leveur au crochet du treuil, monorail ou grue, fixer la selle autour du baril et lever pour atteindre la position requise. Le mécanisme à cliquet serre la selle au baril en toute sécurité. Choix de modèles manuels ou à engrenage.
A) INCLINAISON MANUELLE
Ces modèles sont tout indiqués pour le déversement à bas niveau. Capacité de 800 lb pour un baril plein ou de 500 lb pour baril demi-plein. Un verrou placé de chaque côté du cadre positionne le baril à la verticale ou à l'horizontale en toute sécurité. Si un déversement manuel est nécessaire, relâchez le verrou.
|
No modèle
|
Dim du baril
|
|
DA199
|
45 gal. en acier; 22 1/2" dia.
|
B)INCLINAISON À ENGRENAGE
Ces modèles permettent un déversement précis, indépendamment de la hauteur. Peut manipuler des barils pleins jusqu'à 2000 lb. La rotation du baril est contrôlée par une chaîne de 6'. La chaîne des modèles DA121 et DA124 peut être insérée dans une fente afin de retenir le baril en position ce qui permet de libérer les mains de l'opérateur. Sur le modèle DA123 l'engrenage sans fin vous permet d'arrêter le baril là ou il se trouve.
|
No modèle
|
Dim du baril
|
Capacité a/baril
|
| |
|
plein/lb
|
demi/lb |
|
DA121
|
45 gal. en acier; 22 1/2" dia.
|
800
|
500 |
|
DA124
|
45 gal. en acier; 22 1/2" dia.
|
1500
|
800 |
|
DA123
|
45 gal. en acier; 22 1/2" dia.
|
2000
|
1000 |
| *diamètre 22 1/2" |
MANIPULATEURS DE BARIL UNTRA GRIPMD
Cet appareil hydraulique, auto-alimenté, est le plus polyvalent des manipulateurs de baril. Idéal pour charger, empiler, renverser et contrôler le déversement des barils en acier, en plastique ou en fibre de 45 gallons. Le block d'alimentation hydraulique fonctionne sur deux batteries de 12 volts (non incluses) et est doté d'un système de rechargement intégré standard. L'appareil est contrôlé par un interrupteur à bascule placé sur un module de contrôle pouvant être opéré à la main ou fixé magnétiquement à côté du conducteur. Le module est raccordé à l'appareil par un cordon électrique en spirale. Quatre interrupteurs à bascule séparés servent à allumer l'appareil, ouvrir et fermer les mâchoires et le basculer vers l'avant ou l'arrière. Demandez à voir le vidéo de démonstration.
|
No modèle
|
Type du baril
|
Dim des mâchoires*
|
Cap de levée lb |
|
DA172
|
acier
|
9 x 20
|
2000 |
|
